HDFS RPC简介
HDFS RPC简介
背景
- HDFS 是除了数据交互之外的内外部服务相互沟通的渠道，了解RPC的实现能能更清楚的了解组件之前的交互模式
- 同时HDFS RPC也是一个通用的知识，不管哪个大数据组件基本都会涉及
接口

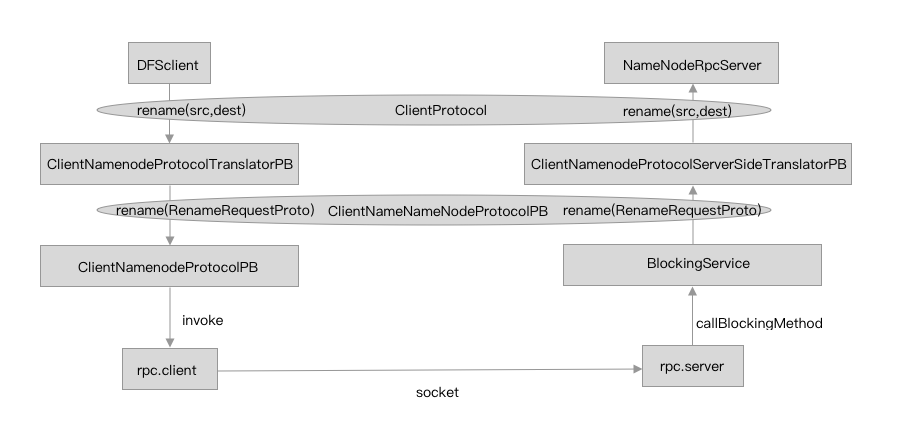

hdfs的rpc实现的接口交互流程如上图
hdfs的client和namenode之间是通过ClientProtocol的接口进行远程过程调用（client与datanode为ClientDatanodeProtocol，namenode与datanode为DatanodeProtocol等）
由于在组件之间的传输需要通过socket进行传输就需要实现参数的序列化和反序列化，目前hdfs都是protobuf进行序列化，所以添加了一层ClientNameNameNodeProtocolPB适配器接口
客户端
- ClientNamenodeProtocolPB接口和ClientProtocol接口一一对应，不过ClientProtocol接口参数是抽象的，例如rename的参数src和dest都是String类型，而ClientNamenodeProtocolPB则参数为RenameRequestProto的序列化类型
- 在ClientNamenodeProtocolTranslatorPB则是实现了ClientProtocol接口，客户端调用ClientNamenodeProtocolTranslatorPB的rename(src,dest)，ClientNamenodeProtocolTranslatorPB则将src和dest打包成RenameRequestProto然后调用ClientNamenodeProtocolPB的代理对象执行rename(ClientNamenodeProtocolPB)的函数
- 对ClientNamenodeProtocolPB代理对象的rename函数调用则转化为调用内部的ProtobufRpcEngine.Invoker对象的invoke方法（java的动态代理机制），invoke方法首先构造描述RPC调用信息的对象RequestHeaderProto，用于记录客户端在什么协议上调用了什么方法（在ClientProtocol协议上调用rename方法），然后将RequestHeaderProto对象以及调用参数RenameRequestProto一起打包成一个RpcRequestWrapper对象
- 然后invoker方法调用RPC.Client的call方法将请求通过socket发送到远程服务端，然后等待返回结果
服务端
- 服务端是通过RPC.Server对象监听socket请求，然后构造一个ProtoBufRpcInvoker解析到是一个ClientProtocol接口调用
- 从而查询到实现了ClientProtocol接口的BlockingService对象，然后ProtoBufRpcInvoker将调用BlockingService的callBlockingMethod方法
- callBlockingMethod判断出是一个ClientNamenodeProtocolPB的rename调用，则会在持有的ClientNamenodeProtocolServerSideTranslatorPB对象上调用rename(RenameRequestProto)方法
- ClientNamenodeProtocolServerSideTranslatorPB对象是实现ClientNameNameNodeProtocolPB接口，该对象会将RenameRequestProto请求反序列化，然后调用NameNodeRpcServer.rename(src,dest)方法。
- NameNodeRpcServer对象则是实现了ClientProtocol接口，NameNodeRpcServer 则是真正执行rename操作的业务逻辑

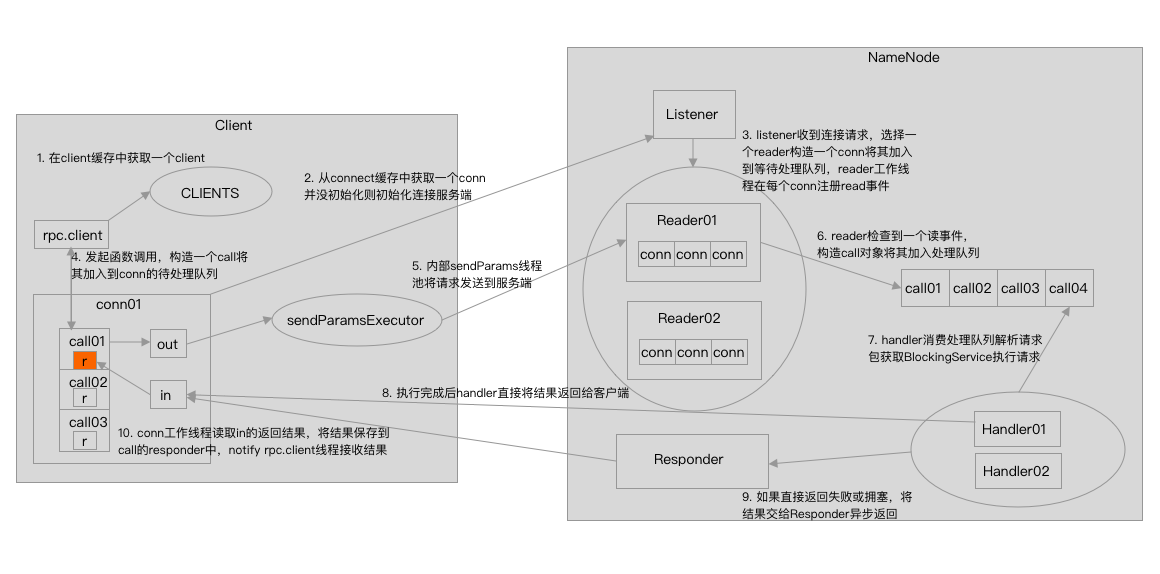

客户端 & 服务端
- 客户端将先从全局CLIENTS的缓存客户端中获取一个客户端，没有就构造一个client，client和DFSClient是一对多的关系。client保存了一个sendParamsExecutor线程池处理数据的发送
- ClientNamenodeProtocolPB代理对象的函数调用都是内部Invoker对象的invoke()转发,在调用rename函数的时候，就执行Invoker.invoke(),invoker()函数就调用client的call，在call发送数据之前，需要获取一个Connection对象，该对象封装了客户端和服务端通信的socket，该对象也在client中缓存，如果第一次获取，则通过setupIOstreams连接服务端，socket连接后还会writeConnectionHeader同步给服务端一些版本，认证信息
- 服务端通过NameNodeRpcServer内的Listener对象接受客户端的socket连接，并从readers线程池中选择一个reader，并构造一个Connection对象放入reader的等待处理队列。这里的readers线程默认就一个线程
- reader的工作线程将在等待队列pendingConnections中的Connection取出并注册OP_READ事件等待客户端发起数据。其中pendingConnections默认初始化100个元素，是一个LinkedBlockingQueue队列理论上最大为Int.MAX
- 回到客户端，客户端创建Connection后构造一个call对象，call对象是一个请求的抽象，包含了请求的参数，rpc类型，最重要的是有callid，这个callid是客户端可服务端索引一个请求的依据。通过Connection将call对象交给sendParamsExecutor线程池发送到服务端，并且call对象也会加到Connection对象的calls队列中等待服务端的返回结果
- 服务端的reader接收到了客户端发来的数据，将解析出RpcRequestHeaderProto，该对象中保存了callid，retry次数，客户端id等信息。再将后面RpcRequest请求反序列化出来，构造call对象，然后将call对象放到callQueue队列中等待处理, callQueue默认为一个LinkedBlockingQueue最大长度为handler线程个数 * 100
- handler 线程池消费callQueue的call，通过rpckind找到ProtoBufRpcInvoker，调用该对象的call()将请求进一步反序列化，拿到调用的接口以及函数，通过接口信息获取先前注册的BlockingService，再调用BlockingService的callBlockingMethod区分调用的那个函数，然后调用
NameNodeRpcServer对象执行业务逻辑。默认handler为10个线程，一般线上集群需要调整到100以上 - 执行完业务逻辑后handler会将结果序列化后直接发送会客户端，如果没能完全发送回客户端，会在channel上注册OP_WRITE事件，将call对象放到SelectionKey里
- Responder线程会等待socket可以写入后，将SelectionKey中的call取出进行异步返回结果给客户端，如果还是无法写成功，connection会被关闭，结果也会被丢弃
- 客户端读取in的输入流反序列化结果数据，将结果保存到rpcResponse并notify唤醒client在call上等待的线程处理返回结果，这个call上等待的线程就是客户端调用DFSClient执行rename的线程

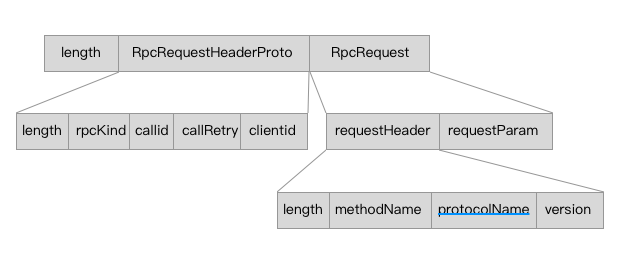

数据包格式
- length： 每个protobuf类型的数据都包含length字段为writeDelimitedTo()方法会先写入数据的length 在写入数据
- RpcRequestHeaderProto：PPC调用头域，保存了callId,clientId,rpcKind等重要信息。服务器发回的响应消息中会带回callId,clientId等信息，用于提取call，鉴权等
- RpcRequest：这是在ProtobufRpcEngine.Invoker.invoke()方法中构造RpcRequestWrapper类。包括两部分类容
- requestHeader：请求元信息，在什么结构上调用什么方法
- requestParam：请求参数，使用protobuf封装的，例如RenameRequestProto参数
